        1、培訓過程中，如有部分內容理解不透或消化不好，可免費在以后培訓班中重聽；
        2、課程完成后,授課老師留給學員手機和Email,保障培訓效果,免費提供半年的技術支持。
        3、培訓合格學員可享受免費推薦就業機會。

學習的目的就是為了工程應用；學會并能把HFSS真正應用到實際工程設計工作中去是我們的課程目標。課程在講解時盡量摒棄繁瑣的理論推導、抽象的概念，多從工程實踐的角度出發，采用通俗易懂的語言和直觀的工程實例，不僅要讓讀者學習到怎么操作、怎么使用HFSS，還要讓讀者明白為什么要這么操作。知其然并知其所以然，從而熟練掌握，舉一反三，活學活用。

通過14部分的課程學習，能夠讓您在短的時間內迅速熟悉、學會和掌握HFSS的使用。學完之后，您可以得心應手地把HFSS應用到實際研發工作中去。


十四部分的課程內容如下：

第一部分：HFSS概述和課程介紹

介紹HFSS是什么，HFSS能做什么，同時還簡要描述了HFSS的設計流程，以及后面的課程安排

第二部分：入門實例——T型波導內場分析和優化設計

通過一個簡單的HFSS工程設計分析實例，讓初學者對HFSS的工作界面、操作步驟以及HFSS的設計流程有個整體的直觀的認認知，以利于后面深入細致的學習

第三部分：HFSS工作界面

主要是對HFSS的工作環境做一個全面的介紹，通過課程學習，幫助讀者迅速熟悉HFSS的工作環境，了解HFSS的工作界面組成、各個工作窗口的主要功能以及HFSS主菜單中每項操作命令對應的功能，為掌握HFSS的設計操作做好充分的準備。

第四部分：HFSS 建模操作

物體建模是HFSS仿真設計工作的第一步，這一部分的課程里我們就來學習創建基本模型的具體操作步驟，以及創建復雜模型相關的幾何變換操作和布爾運算操作。為了讓大家能更好地掌握HFSS建模操作，更加便捷的創建物體模型，課程還講解了與建模相關的各種設置和操作，包括：鼠標的移動模式和捕捉模式的設置、改變視圖操作、選擇物體操作、局部坐標系的使用等。通過今部分的課程課程學習，大家能夠?qū)W會使用HFSS熟練地創建出各種物體模型。

第五部分：HFSS的邊界條件

邊界條件確定場；正確地理解、定義并設置邊界條件，是正確使用HFSS仿真分析電磁場特性的前提。今部分的課程就向您講解HFSS中各種邊界條件的定義、使用和具體的設置操作步驟。掌握和理解邊界條件的使用是HFSS學習的關鍵。

第六部分：HFSS中的激勵方式

激勵方式和邊界條件一樣，也是正確使用HFSS的關鍵一環。今部分的課程主要講解HFSS中各種激勵方式的定義、使用和具體的設置操作步驟。理解并掌握HFSS中邊界條件、端口激勵的定義和應用也就理解和掌握了HFSS電磁仿真設計的精髓。

第七部分：求解類型和求解設置

課程主要講述HFSS仿真設計中如何選擇求解類型，如何添加求解分析設置和掃頻設置，以及如何運行仿真分析。其中，求解類型包括：模式驅動求解（Driven Modal）、終端驅動求解（Driven Terminal）和本征模求解（Eigen mode）；求解分析設置包括自適應網格剖分頻率（即求解頻率）的選擇、收斂誤差的確定、設置初始網格選項和選擇基函數等內容。掃頻設置方面講解了掃頻類型的選擇、掃頻范圍的設置等內容。設計檢查和運行仿真分析

第八部分：HFSS中的變量和Optimetrics模塊的使用

HFSS作為一款功能強大的三維電磁仿真軟件，當然不是僅能夠提供常規的電磁分析，它還能夠提供優化設計、參數掃描分析、靈敏度分析和統計分析等功能，這些功能都集成在HFSS的Optimetrics模塊中。今部分的課程主要講解HFSS中變量的定義和使用，以及介紹Optimetrics模塊中的各種分析、設計功能及其使用

第九部分：Optimetrics設計實例

以一個微帶線特征阻抗分析實例來講解使用Optimetrics模塊進行參數掃描分析、優化設計、調諧分析、以及靈敏度和統計分析的具體操作

第十部分：HFSS數據后處理

HFSS具有強大而又靈活的數據后處理功能，使用HFSS進行電磁問題的求解分析過程中以及完成求解分析后，利用數據后處理功能能夠直觀地給出問題的各種求解信息和求解結果。今部分的課程就來講解在仿真計算完成后，如何利用HFSS的數據后處理功能查看各種計算結果。我們?cè)谥v解實際操作的同時，對后處理結果中，各項參數所表示的實際物理意義也做了簡要的說明。通過課程的學習，希望讀者不僅能夠掌握在數據后處理時如何查看各種分析結果，還能夠理解各項分析結果所代表的實際意義。

第十一部分：HFSS環形定向耦合器設計實例

課程主要通過帶狀線環形耦合器的分析設計實例，詳細講解了HFSS設計微波器件的全過程。講解的內容包括變量定義、創建帶狀線環形耦合器模型、分配邊界條件和激勵、設置求解分析項和查看分析結果等內容。通過課程的學習，希望學員能夠熟悉并掌握如何使用HFSS分析設計簡單的微波器件。

第十二部分：HFSS部分線設計實例

課程通過矩形微帶貼片部分線的性能分析和優化設計實例，詳細講解了使用HFSS分析設計部分線的具體流程和詳細操作步驟。通過課程的學習，希望學員能夠熟悉掌握如何把HFSS應用到部分線問題的設計分析工作中去。

第十三部分：陣列部分線HFSS分析實例

課程通過一個實例來講解使用HFSS分析設計陣列部分線的問題，包括如何從陣列部分線中提取單個陣元模型并建模、主從邊界條件和Floquet端口激勵的使用、部分線陣列排列方式的設置以及部分線陣列分析結果數據的處理。通過課程的學習，希望學員能夠熟悉并掌握如何使用HFSS設計、分析陣列部分線一類的問題

第十四部分：HFSS 諧振腔體分析實例

課程主要通過一個圓柱形介質諧振腔的分析設計實例，詳細講解如何使用HFSS中的本征模求解器分析設計諧振腔體一類的問題。學習中需要重點關注使用本征模求解器時，模式數的概念，以及在分析多個模式時，如何查看各個模式的諧振頻率、品質因數和場分布。通過課程的學習，希望學員熟悉并掌握本征模求解器的工程應用

基礎篇

有限元分析基礎理論

電磁場理論基礎與名詞解釋

高頻電磁理論基礎

Hfss天線電磁分析過程（案例）

ANSYS Electronics Desktop界面講解

了解FEA基礎理論

了解電磁基礎名詞

理解ansoft hfss分析過程

理解Desktop高頻模型的基本過程

重點篇

Hfss幾何模型創建過程（案例）

Hfss高頻電磁分析過程（案例）

智能網格劃分與控制

電磁材料屬性選擇與修改

電磁邊界條件分類與意義

電磁激勵源詳解（實例）

接收、發射原理講解

電磁求解條件設置過程

磁場強度結果查看與匯總（實例）

輻射結果分類與查看方式匯總（實例）

FEA報告編寫思路與過程

理解高頻電磁分析原理與意義

掌握Hfss幾何模型創建過程

掌握智能網格劃分技巧

掌握材料屬性（本構）添加方法

掌握激勵源基本添加方法

掌握邊界條件設定意義

掌握求解設置過程

掌握空氣模型建立的理論依據

掌握電磁結果后處理基本方法

掌握FEA報告編寫內容

工程篇

理解FEA電磁分析的基本要點

掌握課題求解與加載過程

掌握課題的Hfss分析過程

掌握課題主要內容以及解決思路

培訓總答疑

每個設計實例都是有目的性地選擇出來的；對于每個設計實例，課程中不僅會詳細地講解了其完整的HFSS仿真分析過程，而且更重要的是每個實例都會有針對性地講解多個HFSS高級使用功能和應用技巧；學完之后，學員能夠更加深入透徹地的理解和掌握HFSS的工程應用。

實例一、同軸匹配節的HFSS仿真分析與優化設計實例

通過一個同軸線開路負載的設計實例，演示和講解了HFSS仿真分析、參數掃描和優化設計的完整流程。

實例二、90°同軸連接器的HFSS分析設計實例

講解和演示如何使用HFSS來分析圖示90°同軸連接器的寬頻性能；重點講解建模時Sweep功能的使用，相對坐標系的創建和使用，以及Perfect H對稱邊界條件的設置和使用。

實例三、波導魔T的HFSS仿真分析實例

主要講解如何使用HFSS分析波導魔T器件的電磁性能；重點講解如何查看和動態演示器件的場分布，以及數據后處理時在同一個結果報告中如何設置不同Y軸顯示不同的結果參數。

實例四、20GHz功率耦合器HFSS仿真分析實例

通過一個20GHz的波導功率耦合器的HFSS設計分析實例，重點講解在HFSS中如何創建一個具有多頂點的復雜物體模型，如何使用Perfect E對稱邊界條件，以及數據后處理時如何更改端口激勵信號以查看不同激勵下的電場分布

實例五、3dB Wilkinson 功分器HFSS分析設計實例

使用HFSS設計分析圖示的3dB微帶線Wilkinson功率分配器；通過這個設計實例的學習，希望大家能夠掌握和理解在HFSS中如何使用和設置電阻、電容、電感器件，Lumped RLC邊界條件的使用和設置，微帶線模型Lumped Port的設置，以及建模時微帶線斜切角的實現。

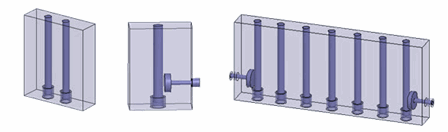

實例六、腔體耦合濾波器的HFSS設計實例

詳細講解了如何使用HFSS從濾波器性能指標要求出發設計出一個腔體耦合濾波器的全過程。完整設計包括三個工程，這三個工程分別是根據理論計算出的諧振頻率、耦合系數和有載品質因數來仿真計算出諧振導體長度、諧振導體之間的距離、以及外側諧振導體和耦合圓盤之間的間距，并后輸出終的設計模型，給出分析結果。重點講解：Eigenmode求解類型的應用設置，參數掃描分析功能，模型的拷貝和粘貼，PML邊界的使用和輸出變量的使用定義。

實例七、鐵氧體環形器HFSS分析設計實例

主要講解如何使用HFSS設計鐵氧體器件，重點講述HFSS中鐵氧體材料屬性的定義和設置以及磁偏置激勵的設置應用。

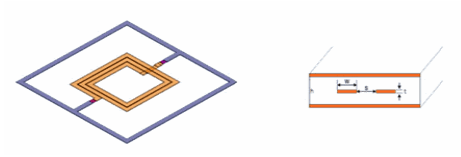

實例八、平面螺旋電感的HFSS設計分析實例

主要講解如何使用HFSS分析設計圖示平面螺旋電感，并給出電感的品質因數值Q和電感值L的分析結果；這個設計實例中我們會重點講述平面螺旋電感Q、L的定義，輸出變量的使用定義，以及如何手動干預網格剖分。

實例九、差分信號HFSS分析實例

通過該設計實例主要講解如何使用HFSS分析高速數字差分信號電路；包括高速數字信號分析時求解頻率的選擇，差分信號對的設置，同時還會講解端口平移功能（Deembed）的使用，以及數據后處理時如何設置等幅同相共模激勵信號和等幅反相差模激勵信號。

實例十、HFSS頻率選擇表面（FSS）分析實例

該設計實例如要講解如何使用HFSS仿真分析圓孔縫隙型帶通頻率選擇表面，課程中會重點講解如何使用HFSS分析周期性結構、主從邊界條件的使用設置以及Floquet端口的使用設置

可以幫助學員快速學習掌握使用HFSS仿真設計分析13.56MHz 線圈天線及其匹配電路的設計思路和設計操作。整個課程分6個部分講解的，課程內容具體安排如下：

① 13.56MHz NFC天線/RFID天線/線圈天線設計概述

介紹課程中所設計的13.56MHz NFC/RFID線圈天線的相關背景知識和HFSS相關設計考量；包括：13.56MHz線圈天線大小尺寸、匝數和電感值的估算，HFSS的求解類型、端口、邊界條件等設置考量，以及HFSS設計步驟簡介。

② HFSS中創建13.56MHz線圈天線的參數化模型

詳細講解和實際操作演示如何在HFSS中創建參數化的線圈天線的設計模型，使得創建的天線模型的大小尺寸、線圈走線的寬度、間距等結構參數都是可調的。內容包括新建HFSS設計工程、定義設計變量、創建參數化設計模型的完整過程。

③ HFSS的求解設置和查看線圈天線分析結果

這一部分主要講解使用HFSS仿真分析15.56MHz線圈天線時，HFSS的邊界條件、激勵端口、求解頻率和掃頻分析等的設置操作和運行仿真分析的操作，以及在仿真分析完成后如何查看線圈天線的各項等效電路參數分析結果，主要查看了線圈的等效電感、損耗電阻和自諧振頻率和寄生電容等參數的分析計算結果。課程中同時還講解了在HFSS中定義輸出變量用以計算等效電感的具體過程，這樣可以分析結果中直接輸出線圈的等效電感值。

④ HFSS參數掃描分析

這一部分主要講解使用HFSS的參數掃描分析功能來分析給出13.56MHz線圈天線的結構參數對線圈等效電感的影響，分別仿真分析了線圈的走線寬度、走線之間的間距、線圈面積大小以及PCB板厚這4個參數變化對線圈等效電感值的影響。

⑤ 天線匹配電路設計和在HFSS中的仿真分析和調試

這一部分主要講解了13.56MHz 標簽天線匹配電路的設計，包括串聯電阻形式匹配電路和并聯電阻形式匹配電路的設計，以及如何在HFSS中仿真分析加入匹配電路后的線圈天線的性能。內容包括：借助于史密斯圓圖設計天線匹配電路的操作，如何把匹配電路中的電容/電阻元件放入HFSS中仿真分析加入匹配電路后的線圈天線性能的操作，以及仿真分析驗證匹配電路中的電阻值大小對天線帶寬的影響。

⑥ 13.56MHz 線圈天線的耦合分析

這一部分主要講解在HFSS中如何分析兩個線圈天線放在一起時的耦合性能，分析了兩個線圈天線之間的耦合信號強度隨天線距離的變化關系。
